Монтаж планки примыкания на изломах кровли: к стене, к трубе: Пошаговая инструкция +Видео.
Врагами любой крыши считаются дождь со снегом. Вода, стекая по кровле, попадает в зоны стыков кровельного покрытия со стенами и дымоходными трубами, пагубно воздействуя на их состояние.
Для предотвращения порчи кровельных покрытий и разрушения крыши применяется специальный доборный элемент. Это и есть планка примыкания для кровли.
Содержание:
Планки примыкания для кровли и её виды
Данный элемент представляет собой уголок, размеры сторон которого различны. Делается из остатков кровельного мягкого материала или из оцинкованной стали.
Главное предназначение кровельной планки примыкания – защита от влаги всей конструкции стропильной системы.
Он необходим для различных прямоугольных элементов крыши: печных труб или шахт вентиляции. Условно все планки можно подразделить на два типа, в зависимости от вида монтажа:
- нижняя;
- верхняя.
Нижняя деталь заводится под стык покрытия кровли, а верхняя ложится в стыке поверх покрытия кровли.
Правда, некоторые специалисты верхней планкой считают ту, что заводится под кровлю и находится на высочайшей стороне трубы, а нижняя размещается поверх покрытия под самой трубой.
В зависимости от выбора кровельного материала, металлочерепицы или профнастила, необходима планка из аналогичного материла. Это может быть оцинкованная сталь, покрытая специальной краской из полимеров в тон крыши.
Если крыша застилается битумной мягкой черепицей, или для этого используется один из современных рулонных материалов, то из них же изготавливают и сам стык. Планка примыкания в таком случае будет выглядеть как полоса.
Конструкция и монтаж
Разберем в подробностях технику монтажа металлочерепицы и профнастила, для которых необходимо обустройство стыков с внешними и внутренними фартуками.
Внутренний фартук
Прежде чем приступать к монтажу покрытия кровли, требуется уложить внутренний фартук вокруг дымохода. Для этого применяются нижние планки.
От верхних их конструкция продольными отгибами кромки, которых первых нет.
- В первую очередь укладывается элемент под трубой, с низкой стороны, далее боковые части, и самые последние над трубой, сверху.
Отгиб кромки делается вверх, предотвращая попадание влаги. Снизу монтируется так называемый водоотводящий галстук: так называют лист, края которого загнуты. - Сначала каждую из имеющихся планок прижимают к стене, и делают на ней отметки верхнего края.
По этой отметке пробивают штробу. Она должна быть очищена от мелких частиц и пыли, в ней располагают отгиб кромки, заливают все герметиком. - Вертикальная и горизонтальная составляющие элемента с помощью саморезов прикрепляются к стене и обрешетке.
Внешний фартук
В том же самом порядке, поверх металлочерепицы и листов профнастила, монтируется внешний фартук. Планка представляет собой уголок, в конструкции которого нет загибов кромки.
Это чрезвычайно надежная технология, но потребуется дополнительное количество металла. Желая сэкономить, нередко применяют технику укладки лишь фартука.
Происходит это следующим образом:
- Первый этап – монтаж кровельного покрытия. Листы металлочерепицы или профнастила стелятся не на весь скат, а лишь до трубы (ее верхнего края).
- Далее верхняя планка (нижний фартук) укладывается поверх листов, далее боковые элементы и только после этого нижняя планка (верхний фартук). Для обустройства отгиба на вертикальном элементе в кирпичной кладке штробится выемка.
- Когда монтаж планок закончен, получившиеся швы надежно закрывают герметиком. Для надежной фиксации применяют саморезы.
- На оставшуюся часть кровли укладывается кусок металлочерепицы или профнастила (от самого конька до верха трубы).
В разных климатических регионах многие производители кровли предпочитают изготавливать планки собственных конструкций. Доборные элементы для металлочерепицы и профнастила выглядят по-разному.
Возможна планка, имеющая диагональные края, которая защищает от намокания угловые стыки: потоки дождя разводятся ей в разные стороны.
Планки примыкания для мягкой кровли
При устройстве мягкой кровли из рулонных материалов или битумной черепицы планка имеет совершенно другую конструкцию.
- Примыкание к парапетам и дымоходам начинается с треугольной рейки: она поднимает самый край ковра кровли. Так создается контруклон, который представляет собой преграду для осадков.
- Затем приступают к монтажу кровельного покрытия. Ендовый ковер помещают поверх черепицы в угловой стык.
- Планка может защитить от проникновения влаги между кровельным материалом и кирпичной кладкой лишь верхний край примыкания. С одной стороны она изгибается в форме капельника, с другой отводится в сторону стены под углом 45 градусов.
- Силиконовый герметик служит дополнением гидроизоляции.
Полезные советы для кровли
Когда осуществляют обустройство узлов примыканий, важно помнить несколько моментов.
- Лучше использовать материал толщиной до 0,55 мм.
Хотя, конечно, вполне допустимо чтобы показатели толщины пластины соответствовали таковой металлочерепицы или листов профнастила. Изделия из такого материала гораздо лучше гнутся, им легче придать форму угла. - Для штробления используют болгарку.
Штроба делается глубиной до 15 мм. Образующуюся в процессе работы пыль смывают водой, чтобы она не мешала лучшему сцеплению кирпичной кладки и силиконового герметика. - Силиконовый герметик наносится строго на сухую поверхность.
Как обеспечить герметичность?
Для крыши можно использовать различные виды герметиков: на основе полиуретана или силикона, акриловый и тиоколовый. Однако для кровли, выполненной из металлочерепицы и профнастила, лучше всего подойдет средство с силиконом.
Он обладает замечательными качествами:
- эластичный;
- стойкий к УФ излучению;
- однокомпонентный;
- влагостойкий;
- образует отличную сцепку с кирпичом и бетоном.
Особенно впечатляющее качество состава – это его уникальная возможность выдерживать резкие перепады температуры в течение суток. На солнце покрытие из стали способно разогреваться чуть ли не до ста градусов, в ночное время оно быстро и сильно охлаждается.
Но при использовании силиконового герметика необходимо помнить, что его адгезия с полимерными материалами довольно низкая.
И самое главное – в местах примыкания нет мелочей, не заслуживающих внимания. Здесь важно все, ведь именно здесь чаще всего возможны протечки, способные испортить не только конструкцию, но и отделку, и даже имущество.
в этой статье речь пойдет о том, что собой представляет стекловолокно. Для начала вы узнаете, что это такое, а также для чего его используют в строительстве. После этого будет рассмотрена стеклофибра и стеклосетка, их описание и применение. В заключении подведем итоге по особенностям материала. Узнайте подробнее в статье=>>...
30 08 2025 17:49:38
В монтаже электрической проводки в домах из дерева есть множество нюансов. Для подсоединения вам потребуется подключаться при помощи протяжения кабеля от самой ближней станции, а так же проводка в помещении должна соответствовать со всеми нормами безопасности. Узнайте подробнее в статье=>>...
29 08 2025 19:23:46
Ассортимент облицовочного кирпича большой. Чтобы определить какой нужен именно Вам, нужно понять какую функции будет выполнять облицовочный кирпич: декоративную, защищать фасад дома от внешних факторов или кирпич будет использован внутри дома для построения перегородок. Для каждой из этих задач есть определенный вид облицовочного кирпича. Для того чтобы определить какой именно вид кирпича нужен вам нужно сформулировать ряд требований. Узнайте подробнее в статье=>>...
28 08 2025 19:23:12
В этой статье мы поговорим о гибкой виниловой плитке для пола. Вы узнаете, насколько актуален данный материал, каков его структурный состав, а также в чем заключаются преимущества винилового покрытия. Далее будут рассмотрены недостатки материала, какие существуют разновидности и краткая хаpaктеристика для каждого вида. Узнайте подробнее в статье=>>...
27 08 2025 7:37:39
Здесь описываются хаpaктеристики двухуровневого натяжного потолка. Рассказывается об основных материалах использующихся для изготовления потолочных конструкций. Раскрываются нюансы и особенности декорирования помещения с помощью вариантов подсветки верхнего уровня. +Видео. Узнайте подробности в статье>>...
26 08 2025 8:44:54
Узнайте как создать план для перепланировки дома. Вы можете сделать из старого дома отличный новый, если озадачитесь перепланировкой комнат доме. Узнайте подробнее в статье=>>...
25 08 2025 7:54:28
Хотите узнать как сделать на склоне фундамент. Залить или сделать свайный или столбчатый. Пошаговая инструкция +Фото и Видео , узнай как построить правильно! Узнайте подробнее в статье=>>...
24 08 2025 10:11:14

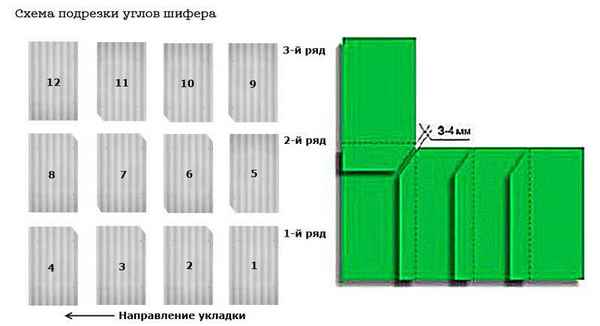

Накрываем крышу шифером своими руками для частного дома? Учимся покрывать крышу правильно, все об укладке с пошаговой инструкцией+ Фото и Видео, и покраска. Узнайте подробнее в статье=>>...
