Простая технология строительства каркасных домов своими руками: Инструкция + Подробные схемы +Видео
Возведение каркасных сооружений давно уже стало необычайно популярным. Ничего удивительного в этом нет. Данный метод постройки весьма привлекателен несложной технологией, которая позволяет провести все работы собственными силами, не обращаясь к помощи наемных рабочих. Да и материалы для постройки требуются не слишком дорогие и вполне доступные.
Современный каркасный дом – особая конструкция, в которой активно применяются колонны и несущие балки. Периметр самого каркаса оббивается листами ДСП, вагонкой, фанерой и прочим. Все свободные места и промежутки заполняются любым имеющимся наполнителем, который является так же и утеплителем. Обычно в данной роли выступает пенопласт, пенополиуретан, каменная и минеральная вата и другие материалы.
Содержание:
- 1 Схемы каркасных домов: обзор и планирование
Схемы каркасных домов: обзор и планирование
Использование достаточно компактных блоков и деревянных колонн из бруса позволяет вести строительство без привлечения специальной техники – лебедок и подъемных кранов.
Полное же отсутствие в возводимой конструкции бетонных плит, кирпича и каменных блоков обеспечивает небольшой вес всему сооружению.
А это избавляет от необходимости обустраивать своими руками прочный монолитный фундамент.
Однако, определяясь с типом фундамента, следует исходить не из одной только массы здания.
Обязательно учитываться должен и тип грунта, на котором планируется возвести здание. Если он глинистый, достаточно тяжелый, то без основательного, монолитного фундамента вряд ли удастся обойтись. Если же в грунте нормальное содержание песка, то вполне хватит столбчатого или ленточного мелкозаглубленного фундамента.
Если домовладелец сомневается в качестве грунта для постройки на своем участке, то он может уточнить его тип и состав в местном архитектурном бюро. Не стоит пренебрегать фундаментом, не убедившись предварительно, что без него на самом деле можно обойтись. В предполагаемом строительстве будет использоваться природный материал древесного происхождения. Даже полностью обработанному, качественному материалу, лучше избегать длительных контактов с водой.
Имеется две схемы строительства каркасного дома:
- все мероприятия полностью ведутся самостоятельно. Готовые блоки не применяются: только исходные строительные материалы;
- возведение сооружения из полностью готовых, укомплектованных блоков, которые изготавливаются промышленным способом.
Рассмотрим первый, более демократичный вариант
Строительство начинается со схемы каркасного дома, или его проекта (плана). При его составлении необходимо учесть все особенности будущего строения, от которых зависит также и требуемое количество строительного материала. Некоторые полагают, что без данного этапа можно обойтись, и совершенно напрасно.
Никто не гарантирует, что позднее не придется прерывать работы из-за нехватки каких-то материалов, или их несоответствия требованиям. Можно воспользоваться подходящим готовым проектом, который не трудно отыскать в сети.
Ну, а если требуется индивидуальный дом «под себя», с конкретными идеями и задумками, то тогда лучше обратиться к профессионалу. Ведь готовый эскиз должен иметь поэтажные планы, подробную схему фундамента, чертежи перекрытий и кровли.
Схема узлов каркасного дома: закладка фундамента
Начало любого строительства предваряет закладка основания здания, или фундамента.
Выше уже отмечалось, что его тип зависит от хаpaктеристик грунта в выбранном для строительства месте.
Если почтва не слишком склонна к расползанию, вполне можно использовать ленточный, винтовой или столбчатый фундамент. Винтовой хорош тем, что его можно использовать пpaктически при любых типах почв.
Преимущества данного типа фундамента состоят еще в том, что при необходимости его несложно отреставрировать или отремонтировать. Замечательная вентиляция под всем строения – это дополнительный бонус. Чтобы исключить попадание влаги снаружи, между основанием дома и сваями фундамента следует гидроизолировать, настелить два слоя рубероида.
Важно. От завершения закладки фундамента должен пройти хотя бы месяц (не меньше) прежде чем начнется строительство. Это время необходимо для усадки. Его тоже предстоит использовать с пользой для дела: провести все необходимые подготовительные мероприятия перед началом большой стройки.
Для возведения надежного и добротного строения потребуется:
- пиломатериал для возведения собственно дома. Длина брусьев определяется размерами будущего дома. Толщина их будет соответствовать толщине несущих стен;
- гидроизоляционный материал. Обычно это рубероид;
- материал для теплоизоляции: минеральную или каменную вату, пенопласт и прочее;
- необходимый крепеж: анкерные болты, саморезы, скобы, дюбели;
- различные антисептические препараты для обработки древесины;
- материал для крыши: пиломатериалы, теплоизоляционный, гидроизоляционный и кровельный материалы;
- материал для облицовки: плиты ДСП или OSB, вагонка, листы фанеры и т. д.;
- специальная супердиффузионная мембрана, необходимая для пароизоляции стен и кровли.

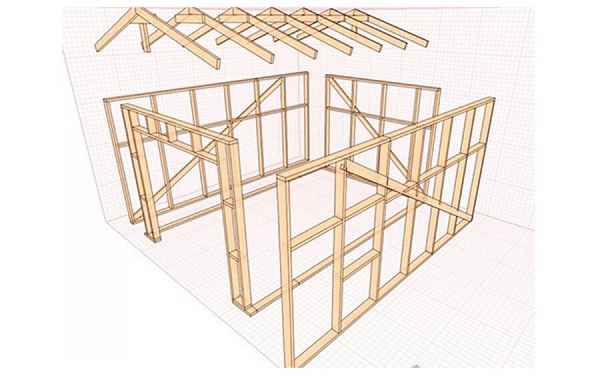

Возведение каркаса по схеме
После того, как положенный фундамент выдержал положенный срок, приступают к креплению нижней обивки сверху. На фундаменте закрепляются анкерными болтами выложенные на него доски. Желательно чтобы количество стыков было минимальным.
Когда сделана нижняя обвязка и выложен фундамент, можно приступать к установке каркаса.
Его можно выполнить из металла или из дерева. Вариант из металла прочнее– он намного надежней, но, соответственно, и дороже. Для сборки такого понадобится сварка. Другой способ – с помощью стального крепежа, имеющего вид скоб.
Если же это будет дерево, то детали должны пройти тщательную обработку подходящим антисептиком. Крепежом же будут служить не болты и скобы из железа, а деревянные нагели.
Каркас не обязательно собирать непосредственно на фундаменте. Можно делать это отдельно, а потом поставить уже готовую конструкцию на место и надежно закрепить ее.
Правильная сборка каркаса осуществляется от его углов. Их отмечают прочным попарным соединением ровных досок. После этого делают наметки для будущего расположения проемов для окон и дверей. Слишком частые вертикальные стойки не требуются. Расстояние стоек друг от друга определяется шириной приготовленного материала для изоляции.
Кстати, утеплитель не будет защищать вертикальные стойки, в этих местах холод сможет проникать внутрь. Для устойчивости вертикальные стойки или балки укрепляют специальными раскосами. Когда все стойки установлены и хорошо выровнены, приступают к выкладыванию венца потолка. Затем закладывают оконные и дверные проемы. Доски фиксируются дюбелями или саморезами.

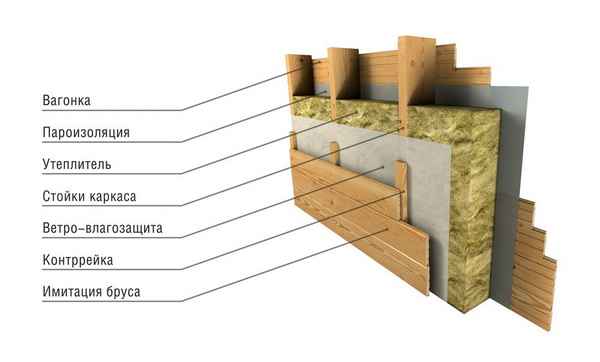

Схема стены каркасного дома: обрешетка
Когда все вертикальные и горизонтальные направляющие установлены и хорошо закреплены, можно начинать делать обрешетку.
Она может быть косой или горизонтальной. Если есть возможность выбирать между ними, то предпочтительнее первый вариант.
При горизонтальной обрешетке доски должны идти через каждые сорок сантиметров, не реже.
Косую пускают под углом 45 градусов, промежутки между отдельными планками не более 40 см.
И в первом и во втором случае обрешетка фиксируется саморезами.
Сборка каркасного дома: перекрытия
Пожалуй, самым важным при установке перекрытий будет избегание провисания досок.
Балки положено укладывать друг за другом, параллельно, хорошо закрепляя их шпильками.
Расстояние между ними должно быть не более 0,6 метра.
Для перекрытий первого этажа необходимо установить дополнительные подпорки, для надежности.
Если речь идет о перекрытиях второго (и третьего) этажа, то внутренние стены вполне справятся с ролью надежной опоры для крыш и потолка.

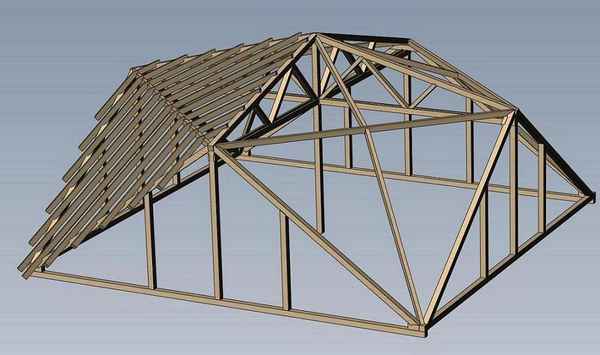

Крыша по схеме каркасного дома
Если возведенное на предыдущем этапе перекрытие предназначалось под крышу, то опорой для стропил станут концы уложенных лаг.
Материал для крыши выбирается согласно предпочтениям и возможностям хозяина стройки. Это может быть мягкая черепица, рубероид, ондулин, металлочерепица и многое другое. Как и прочие монтажные работы, установка каркаса также начинается с углов.
Концы крышного каркаса надежно крепятся к лагам перекрытий. Крыша обычно имеет форму равнобедренного треугольника. Расстояние меж стропилами соотносится с шириной материала, который предполагается использовать в качестве утеплителя или покрытия.
Каркас крыши удобно собрать на поверхности земли, а потом поднять его и установить на дом.
Обшивка каркасного дома своими руками
Варианты обшивки могут быть разными. Это сайдинг, блок-хаус, вагонка и другое. Под обшивку внахлест укладывается прочный, водонепроницаемый материал, с запасом 20-30 см.
Выбранным материалом оббиваются стены, потом кровля, вставляются окна и двери. Полы настилаются в последнюю очередь. Доски подшивают под проложенные лаги, все промежутки, образовавшиеся между досками и лагами, заполняются утеплителем.
Если имеется такая возможность, то утепление пола лучше сделать двуслойным.
Сначала слой пенопласта, вслед за ним укладывается минеральная вата. Когда весь утеплитель выложен, укладываются пoлoвые доски. Они размещаются перпендикулярно лагам. Для большей ровности и гладкости пола, сверху можно отделать его плитами OSB или листами фанеры. Когда пол настелен, можно приступать к внутренней отделке стен. Все имеющиеся промежутки между горизонтальными и вертикальными лагами следует заполнить утеплителем. Специальная пленка для пароизоляции накладывается сверху. Затем проводится обшивка фанерой или вагонкой.
Чтобы стены были более устойчивыми, придется установить внутренние укосины и для промежуточных стен, и для наружных.
Узлы крепления при возведении каркасного дома
Чтобы каркасный дом соответствовал заявленным хаpaктеристикам, следует позаботиться о надлежащей сборке имеющихся узлов крепления. Это достаточно сложный процесс, поэтому перед началом работ следует внимательно изучить технологию. Кто не слишком разбирается в строительных работах, сразу может не понять, что же это за узлы.
Это важные места соединения отдельных конструктивных элементов строения. Наиболее ответственные среди них – перекрытия, стены и кровельная система. Каждый из обозначенных главных узлов в собственной конструкции имеет также определенное количество узловых соединений.
Перечислим их по порядку, в направлении снизу строения вверх:
- в угловых соединениях это стыковка бруса нижней обвязки между собой; крепление к поверхности фундамента нижней обвязки, состоящей из бруса;
- монтаж вертикальных стоек: сначала устанавливаются угловые стойки, и только потом оставшиеся;
- надежная фиксация верхней обвязки, состоящей из бруса;
- соединения, служащие для надежной фиксации конструкции самого каркаса как в вертикальной, так и в горизонтальной плоскостях: это гарантирует ему жесткость и устойчивость;
- крепление потолочных балок к обвязке из бруса наверху.
Соединения основных элементов крыши между собой:
- верхней обвязки и стропил;
- самих стропил на самом верху, в зоне конька;
- ригеля и стропил;
- стропил и контробрешетки;
- стропил и обрешетки
Все обозначенные узлы являются несущими, так как они отвечают за надежность и прочность всей конструкции. Второстепенные узлы также не стоит упускать из виду, они не менее важны для устойчивости строения. Это межэтажные перекрытия и лаги. В качестве проверенного соединения отдельных элементов постройки применяют специальные крепежные элементы.
