Анкеровка плит перекрытия: Способы и Требования СНиПРасчет анкерных элементов +Видео

Анкеровка плит перекрытия: Способы и Требования СНиПРасчет анкерных элементов +Видео

Что такое анкер или анкеровка плит перекрытия. Анкер – специальный крепёж, сделанный из латуни, стали или из другого металла, необходимый для фиксации строительных элементов и плит перекрытия. Применяются для стройки как больших, так и маленьких строений.

Анкеровка — крепление плит перекрытия с наружными стенами и друг с другом. Анкеровка плит перекрытия предназначена увеличить период эксплуатации, укреплению прочности и устойчивости здания.

Содержание:

Разновидности анкеров

  • Анкер -клин — это болты с конусной шляпкой и втулкой клиновидного распора, применяется для бетона и кирпича. Анкеровка совершается за счёт трения втулки об зазоры в стенах. Недостаток –одноразовое использование.
  • Втулочные – применяют так же как клиновые, и для скрепления полнотелых элементов между собой. Плюсы – легкий монтаж. Минусы — соединительные отверстия большого диаметра.
  • Забивные – эти втулки имеют надрезы с одного конца. Во время сильного удара происходит распирание клином. Анкер предназначен для строповки деталей, не имеющих эластичности, например, камень и бетон. Отлично использовать такой анкер с материалами большой прочности. Плюсы – большая надёжность и простота установки. Минусы – завышенные запросы по точности размеров зазоров.
  • Химические – детали крепятся посредством склеивания. Плюсы — простота использования. Минусы – очень дорогостоящие.

Анкеры специального применения:

  • рамные (для деталей окон и дверей) потолочные,
  • фундаментные и
  • Молли – для пустотных и слабых основ.

Оборудование для анкеровки плит

  1. анкера нужного вида и размера
  2. оборудование для сверления (перфоратор)
  3. приспособление для сгибания элементов из стали
  4. раствор из цемента.

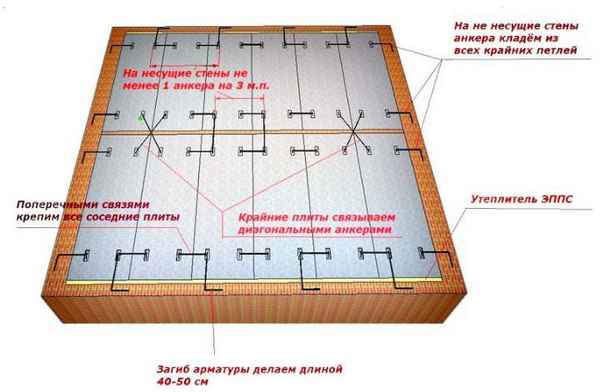

Вариантов крепления много, всё зависит от используемого материала. Анкеровка плит к стенам дома из кирпича осуществляется стальными элементами в форме Г отступив друг от друга 3 метра. Обязательно по окончанию крепёжных работ забетонировать металл. Это убережёт от коррозии.

В случае необходимости оставить канал под проводку, разрешается опирании плит на смежные панели. Тут нужны изогнутые стержни класса А-П от 12 мм. Составные анкеры обязательно скрепить сваркой. При крепёжных работах пустотных плит к блочным кирпичам из силиката или же из пенопласта необходим, стальной анкер МКТ с внутренней резьбой.

Полезные советы

В процессе работ по связыванию плит необходимо учитывать рекомендации, описанные ниже.

Плиты укладываются в одной плоскости. При укладке блоков оставлять место до внешнего края под обязательное утепление. Переходить к анкеровке по завершению укладки вех плит. Соединять панели следует методом сварки или связки торчащей из них арматуры, а также при помощи армопояса. (вариант для плит без проушин).

Избегать повреждения арматуры в момент сверления отверстий в плитах. Не использовать бpaкованные материалы. Приостанавливать работы во время атмосферных осадков.

К анкеровке можно приступать сразу после монтажа всех деталей. Желательно перед началом работ подготовить план – схему. Анкер надо загнутьв петлю и зацепить петлю плиты. После максимальной натяжки анкера можно приваривать к петлям плиты. Далее все швы между плитами сразуследует заложит цементным раствором, чтобы избежать попадания мусора, воды и снега. Если вода всё-таки попала, придётся снизу плитпросверливать дыры и таким образом дать воде стечь.

Что может вызвать крепёжное разрушение:

  1. Вырывание болта — из прикреплённого материала.
  2. Срез болта—при увеличении разрешённой нагрузки.
  3. Полное разрушение изделия – в момент излома болта.
  4. Отрыв основания крепежа – полная непригодность анкера.
  5. Коррозия.

Требования СНиП (Строительные Нормы и Правила)

Согласно СНиП II-22-81 анкеровка плит к разным конструкциям элементам зданий должна производится в определённом порядке: Каменные стены строения и опоры монтируются с  анкерами перекрытий, с площадью сечения  более 0,5 см2 .Предельно разрешённый  промежуток между анкерами из плит, со стеновой опорой допустимо не более 6 м.

Расчет анкерных элементов крайне необходим  – при несимметричном изменении толщины опopных стен, на которые укладываются  плиты, а также при расстоянии от анкера до  анкера более 6 м. Обычно анкерные связи делаются из металлической арматуры диаметром 10 мм и более, а длина анкеровки 500 мм более.
